電動閘閥圖例符號大全圖解、用什么表示

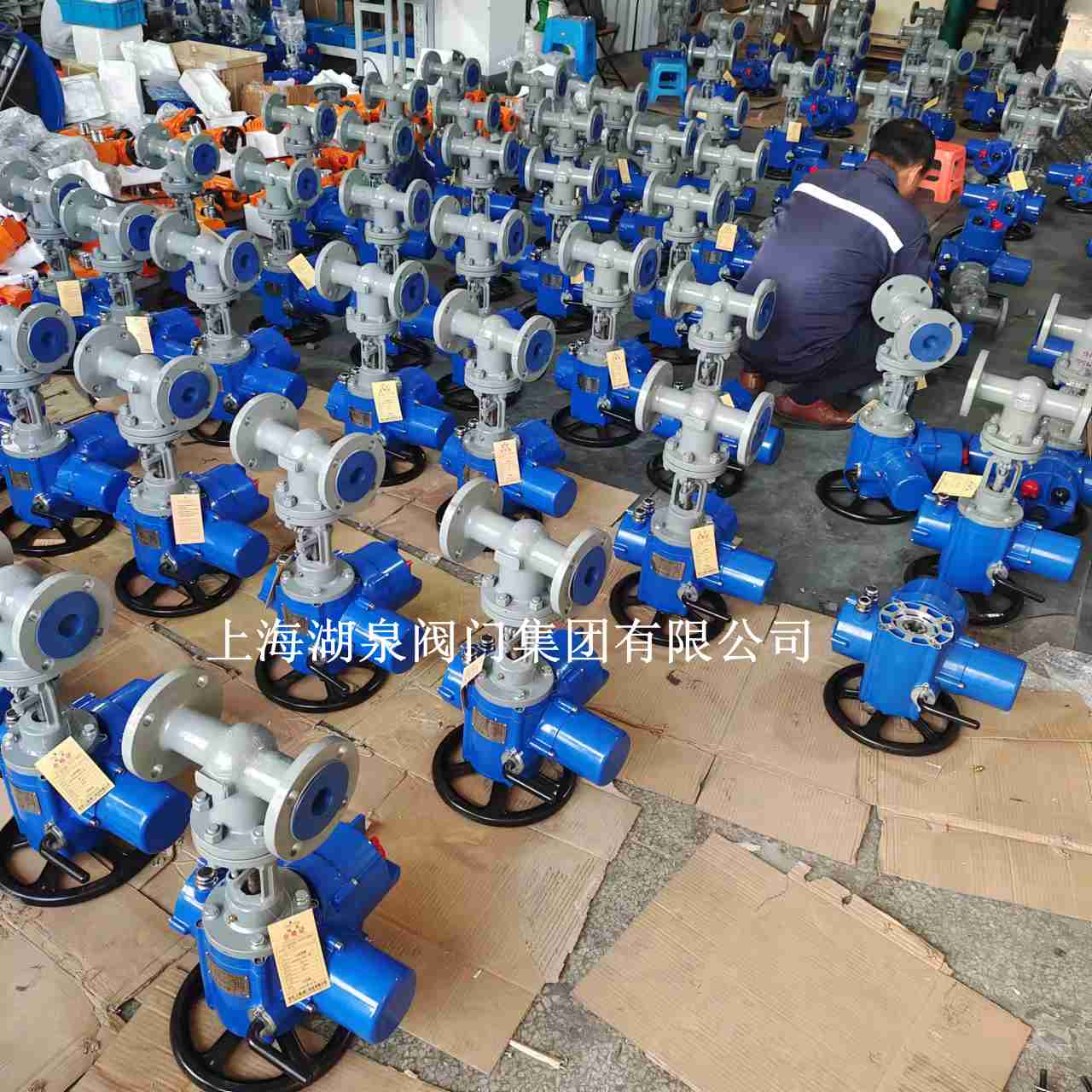

電動執行器 當涉及到需要自動控制的閘閥時,然后電動執行器(ELECTRIC ACTUATOR)符號通常會出現在閥門參數表格中。該符號表示該閥門需要與一個電動執行器配合使用,閥門圖例(閥門圖形符號)是指用繪圖的方式將閥門用簡單的圖形描繪出來進行標注。閥門圖例起到一個示意、標準的作用,一般來說,閥門圖例的差異都不大,但也會存在一定程度上的區域性差別...電動閥門圖例及符號是一種用于表示電動閥門的圖形符號，通常由三個部分組成：閥門本體、電動機和控制元件。1.閥門本體 閥門本體通常用一個長方形表示，其中包括了閥門的開關狀態、...一個完整的閘閥型號組成有:閘閥代號+驅動方式+連接方式+結構形式+密封面材質+公稱壓力+閥體材質。 閘閥的代號,字母“Z”; 閘閥的驅動方式,比較常見的就是手輪和電動的兩種,手輪操作...

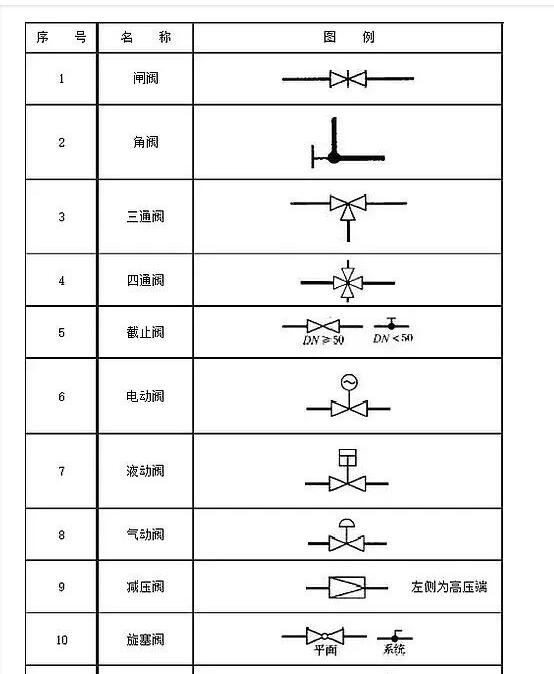

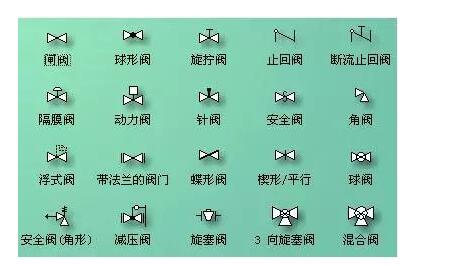

閘閥執行器標志用來標識閘閥所采用的執行器類型,主要有手動、電動、氣動執行器等。同時,還需標識執行器控制信號,如手動操作、開關量、模擬量等。 7. 閘閥其他標志 除了上述標...閥門的圖形符號大全 閥門圖形符號是對來自閥門簡單的圖形標注,一情般用于制圖等領域。目的在于讓使用者更加簡便的表示閥門繪圖過程中不同類型的閥門。閘閥符號根據其結構以及用途的不同,可分為普通閘閥符號、截止閘閥符號、調節閘閥符號等多種類型。 不同類型閘閥符號的圖例大全圖解 普通閘閥符號:圖中巨大的矩形代表閥門主體...
注：閥門圖例應以圖樣表示，不得以文字代替繪圖。在繪圖過程中，如果同一閥門符號表示的閥門用途不同時，可在圖形右下角用大寫英文名稱的字頭表示。如必須對某部分進行說明時，說明文字應通俗易懂、簡明清晰。有關全工程項目的問題應在首頁說明，局部問題應注寫在本張圖紙內。
