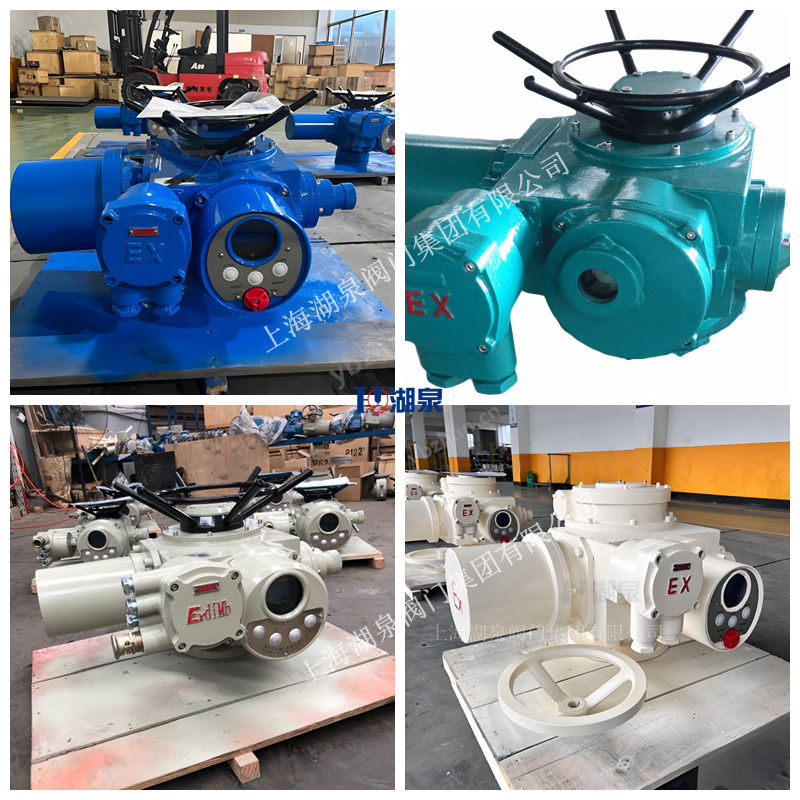

Z20-18W/Z/T是一款整體調節型閥門電動執行器，屬于多回轉閥門電動裝置（Z型）。該產品主要用于驅動閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥等，實現對閥門的開啟、關閉或調節控制，是遠程、集中和自動控制閥門不可或缺的驅動設備。‌

產品概述與型號解讀

• ‌Z‌：代表多回轉閥門電動裝置。‌
• ‌20‌：表示輸出轉矩為20 N·m。‌
• ‌18‌：表示輸出轉速為18 r/min。‌
• ‌W‌：通常代表戶外型。‌
• ‌Z/T‌：代表整體型或整體調節型。‌
  綜合來看，Z20-18W/Z/T是一款額定輸出轉矩20N·m、轉速18r/min，具備戶外防護能力和整體調節功能的電動執行器。‌

主要類型與功能特點

• ‌按控制方式分類‌：
  • ‌常規型‌：基本開關控制功能。
  • ‌整體型‌：將控制單元與執行機構集成一體。
  • ‌整體調節型‌：在整體型基礎上增加了調節功能，可接收連續控制信號（如4-20mA）實現對閥門開度的精確調節。‌
• ‌按防護類型分類‌：
  • ‌戶外型‌：具備IP55或更高（可定制IP67）的防護等級，適用于戶外環境。‌
  • ‌隔爆型‌：符合防爆標準，適用于存在爆炸性氣體環境的場所，如煤礦非采掘工作面或工廠特定區域。‌

技術參數與性能

• ‌電源‌：電機通常采用三相交流380V（或220V），50Hz電源；控制線路電壓為220V/50Hz；遠程控制電壓支持24V DC。‌
• ‌工作環境‌：
  • 環境溫度范圍一般為-20℃至+60℃，特殊訂貨可擴展至-60℃至+80℃。‌
  • 相對濕度≤90%（25℃時）。‌
• ‌工作制‌：通常為短時工作制，持續工作時間為10分鐘。‌
• ‌性能標準‌：普通型產品性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》；隔爆型產品性能符合GB3836.1-2000、GB3836.2-2000及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。‌

結構與設計特點

• ‌結構緊湊‌：體積小，重量輕，外形美觀。‌
• ‌性能穩定可靠‌：控制系統先進，功能齊全。‌
• ‌模塊化設計‌：模塊組件互換性高，配套簡單，使用維護方便。‌
• ‌信號制式多樣‌：支持多樣化的控制信號樣式，適應不同的自動化系統需求。‌

典型應用領域

憑借其可靠性和適應性，該系列電動執行器被廣泛應用于多個工業領域，包括電力、冶金、石油、化工、造紙、污水處理、天然氣、水處理、燃?xì)鉄崃Α⒃齑撹F、建材等行業的生產過程自動控制。‌
