產品名稱：dn100電動三通球閥報價[ 2022-08-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dn100電動三通球閥報價產品介紹

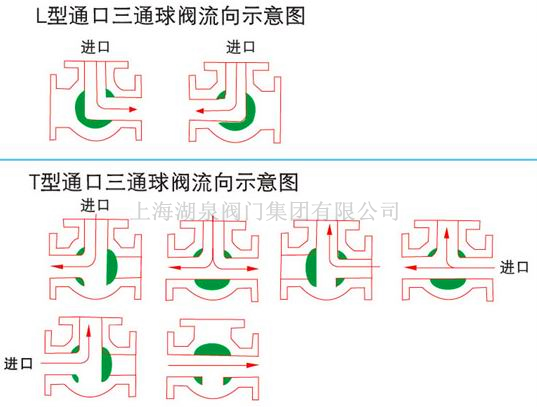

上海湖泉閥門集團有限公司有限公司主要生產電動三通球閥也是國內(球閥)生產商之一。電動三通球閥產品以220V單相交流電為力源,接受控制系統(或操作器)來的220V開關信號,并通過單相電源切換驅動可逆單相齒輪減速電機, 適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。電動三通球閥有兩座和四座密封結構,閥芯通道有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變閥芯通道與管道口的連接狀態,可實現對三條支管不同的組合控制。

二、dn100電動三通球閥報價產品特點

1、湖泉電動三通球閥兼?zhèn)溟_(kāi)關切斷和智能比例式調節功能，不僅可截?cái)嗔黧w，也可以對壓力，流量及溫度等參數進行調整。
2、上海湖泉三通球閥可用功能多，既能分配也能換向，適用于液休、氣體、蒸汽等介質的配比調節與控制。
3、可用范圍廣，一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、結構緊湊、外型美觀、密封性能好。

三、dn100電動三通球閥報價產品技術參數

公稱通徑 DN(mm)

100

125

150

200

允許壓差(MPa)

≤公稱壓力

動作范圍

0～90°

閥體形式

二段分體式鑄造閥體

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

連接方式

法蘭式、螺紋式(適用于1/2"～2")

閥芯形式

三通球型閥芯

流量特性

近似快開特性

泄露量Q

軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%

配置執行器型號

CHR、3810R、DZW、HQ、PSQ電動執行機構

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

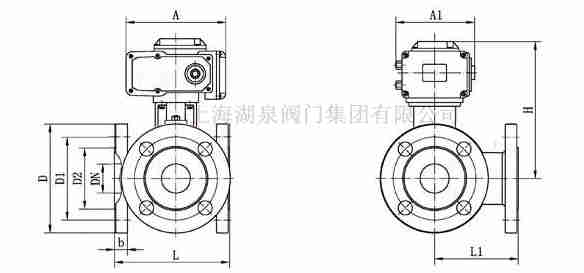

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
L		150	150	180	200	220	240	260	280	320	380	440	550
L1		75	75	90	100	110	120	130	140	160	190	220	275
H	配HR	275	280	287	312	312	325	335	365	400	420	440	470
H	配HQ	360	370	380	392	392	415	425	445	490	510	530	560
W		157	157	157	157	208	208	256	256	256	256	256	256
PN1.6MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340
D1		65	75	85	100	110	125	145	160	180	210	240	295
D2		46	56	65	76	84	99	118	132	156	184	211	266
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360
D1		65	75	85	100	110	125	145	160	190	220	250	310
D2		46	56	65	76	84	99	118	132	156	184	211	274
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
PN4.0MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375
D1		65	75	85	100	110	125	145	160	190	220	250	320
D6		40	51	58	66	76	88	110	121	150	176	204	260
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30
PN6.4MPa法蘭連接尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415
D1		75	90	100	110	125	135	160	170	200	240	280	345
D6		40	51	58	66	76	88	110	121	150	176	204	260
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36
