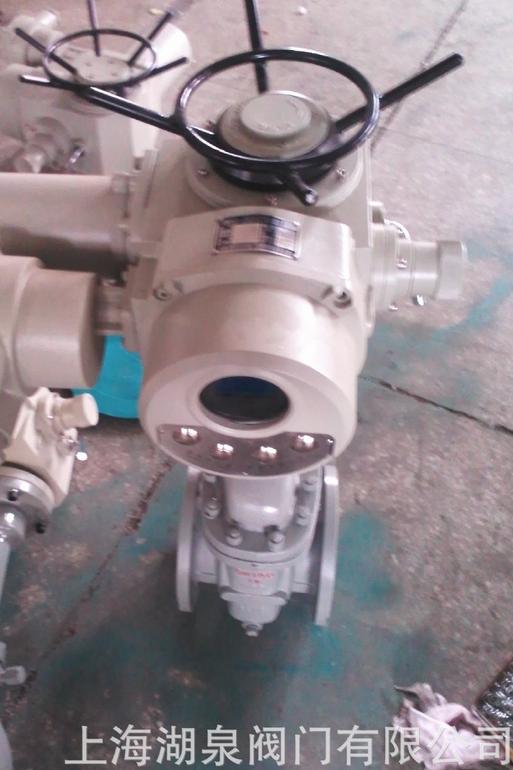

產品名稱：Z941W-16/25/40/64 電動法蘭閘閥[ 2021-05-19 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z941W-16/25/40/64 電動法蘭閘閥產品介紹

上海湖泉閥門有限公司Z941W-16/25/40/64 電動法蘭閘閥，閥座密封面材料為合金鋼（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、鉻鎳鈦不銹鋼（Z941W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z941W-16R~63R）、鉻鉬鋼（Z941W-16I~63I），公稱壓力 PN16~PN63，閥體材料為碳素鋼（Z941H-16C~63 Z941Y-16C~63）、鉻鎳鈦不銹鋼（Z941Y-16P~63P Z941W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z941Y-16R~63R Z941W-16R~63R）、鉻鉬合金鋼（Z941Y-16I~63I Z941W-16I~63I）的閘閥。它是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。適用于石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

二、Z941W-16/25/40/64 電動法蘭閘閥主要性能規范

公稱壓力（MPa）	試驗壓力（MPa）
公稱壓力（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

三、Z941W-16/25/40/64 電動法蘭閘閥適用范圍

殼體材料	適用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

四、Z941H電動法蘭閘閥主要連接及外形尺寸

Z941H電動法蘭閘閥主要連接及外形尺寸（PN16）

公稱通徑DN（in）	主要外形尺寸及連接尺寸（mm）								電動裝置型號
公稱通徑DN（in）	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

Z941H電動法蘭閘閥主要連接及外形尺寸（PN25）

公稱通徑DN（in）	主要外形尺寸及連接尺寸（mm）								電動裝置型號
公稱通徑DN（in）	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
