產品名稱：電動彈性座封閘閥Z945X-10/16Q DN400（用在什么地方）[ 2023-12-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動彈性座封閘閥Z945X-10/16Q DN400介紹

上海湖泉閥門集團有限公司Z945X電動彈性座封閘閥屬于閘閥系列的一種閥門,Z945X電動彈性座封閘閥可根據用戶的要求配裝各種電動執行機構,實現遠距離控制及自動控制.具有靈敏、可靠、安裝方便等優點?？筛鶕?jù)用戶的要求配裝各種電動執行機構,實現遠距離控制及自動控制.具有靈敏、可靠、安裝方便等優點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品...整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生銹的現象。

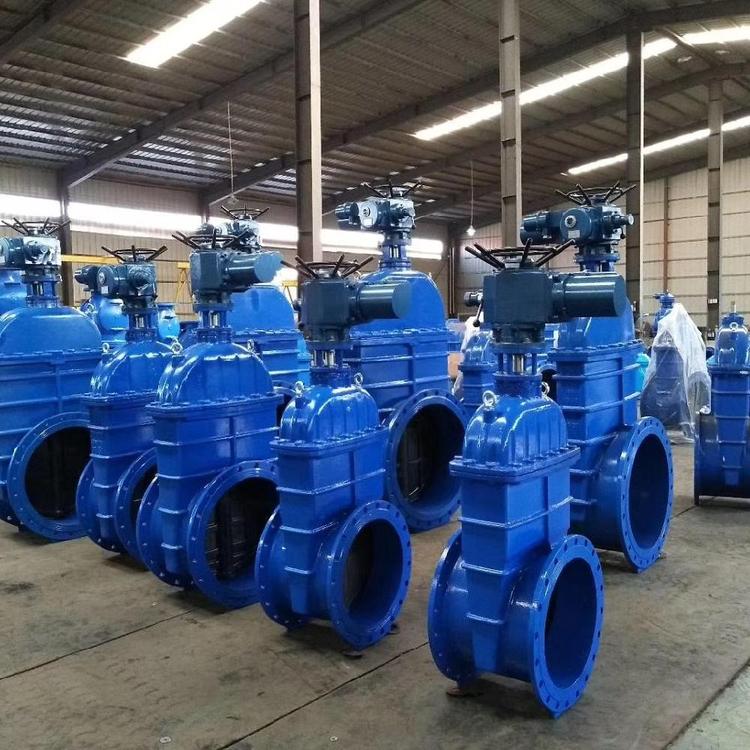

電動彈性座封閘閥Z945X-10 DN400

二、電動彈性座封閘閥Z945X-10/16Q DN400特點

1、采用整體包膠，其良好的覆著性能與的幾何尺寸，密封，壽命長。
2、閥體采用球鐵制成，重量輕，安裝方便。
3、閥座底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更。
4、內腔采用環氧樹脂涂裝，腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、閥桿采用三道O型環密封，磨擦阻力小，開關輕巧，不漏水。

三、電動彈性座封閘閥Z945X-10/16Q DN400技術參數

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或橡膠
內六角螺栓	碳化處理
密封圈	橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
"O"形密封圈	橡膠
止推軸承	錫青銅
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
塵罩	橡膠
手輪（傳動帽）	可鍛鑄鐵

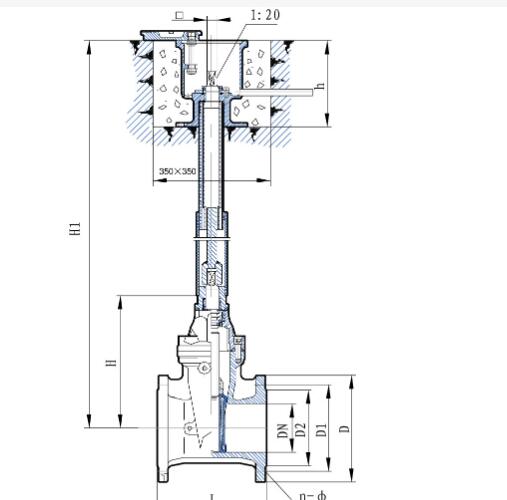

公稱通徑	L	D1	D2			D3			Hmax	B	F	N-φd		螺栓
公稱通徑	L	D1	1.0Mpa	1.6Mpa		1.0Mpa		1.6Mpa	Hmax	B	F	1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa
50	178	99	125			165			340	19	3	4-19		M16
65	190	118	145			185			370	19	3	4-19		M16
80	203	132	160			200			410	19	3	8-19		M16
100	229	156	180			220			450	19	3	8-19		M16
125	254	184	210			250			480	19	3	8-19		M16
150	267	211	240			285			550	19	3	8-23		M20
200	292	266	295			340			630	20	3	8-23	12-23	M20
250	330	319	350		355	405			750	22	3	12-23	12-28	M20	M24
300	356	370	400		410	460			820	24.5	4	12-23	12-28	M20	M24
350	381	429	160		470	520			980	26.5	4	16-23	16-28	M20	M24
400	406	480	515		525	58			1010	28	4	16-28	16-31	M24	M27
450	432	530	565		585	640			1270	30	4	20-28	20-31	M24	M27
500	457	585	620		650	715			1270	31.5	4	20-28	20-34	M24	M30
600	508	685	725		770	810	840		1390	36	5	20-31	20-37	M27	M33
