產品名稱：Z973H-10c dn400電動刀閘閥（污泥漿液排渣）[ 2024-01-19 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z973H-10c dn400電動刀閘閥（污泥漿液排渣）介紹

上海湖泉閥門集團有限公司專業生刀型閘閥,該產品經久耐用,性價比高,適用于各種工況,質量期內包修包換!歡迎前來選購:主要技術參數和性能：公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb 公稱通徑：DN50~1200mm NPS 2"~24"適用溫度：-20~+650℃（具體溫度范圍視密封副材質和介質性質而定）連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M密封型式：硬密封、軟密封泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）配套附件：安裝法蘭

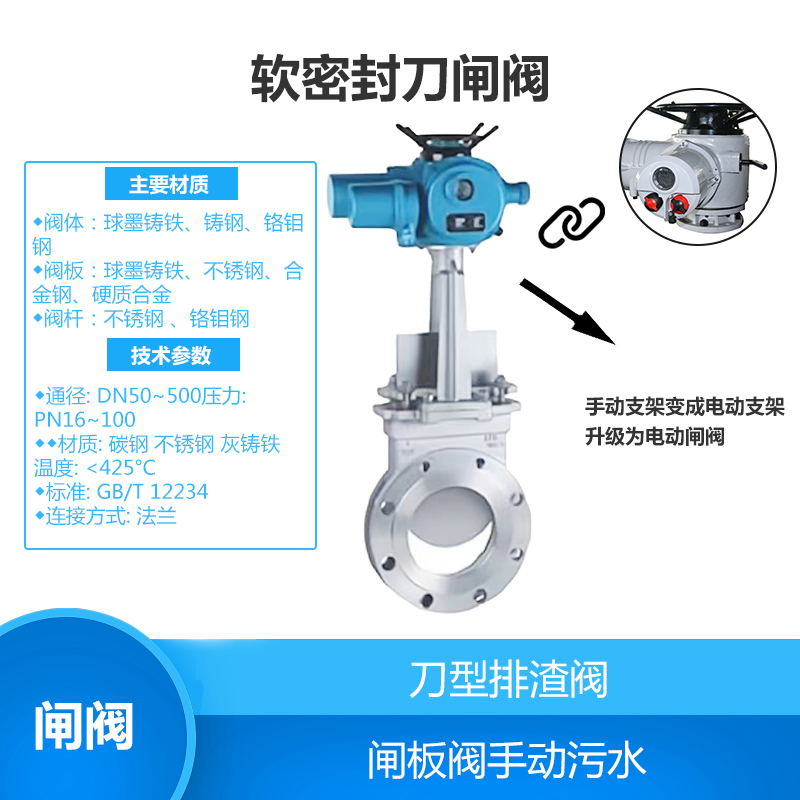

Z973H-10c dn400電動刀閘閥

二、Z973H-10c dn400電動刀閘閥（污泥漿液排渣）電動裝置參數

電源：AC380V、50HZ。
標準型：標準型產品具有防塵、防雨水的外殼保護能力、保護等級IP65，可直接用于戶外。
防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。
防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。
環境溫度：-20℃~40℃
可選：配電氣控制器

三、Z973H-10c dn400電動刀閘閥（污泥漿液排渣）執行標準

設計規范：GB/12234、DIN3356
法蘭連接：ANSI Bl6.5、GB/T9113、JB/T79、DIN 2543-2545
試驗與檢驗：GB/T 13927、DIN3230、API598

四、Z973H-10c dn400電動刀閘閥（污泥漿液排渣）性能參數

基本型號		PZ973H	PZ973Y	PZ973F
工作壓力（MPa）		0.6Mpa-2.5Mpa Calss150
口徑		DN50-DN2000 2″-80″
適用介質		紙漿、污水、煤漿、灰渣水泥混合物
可選材料	閥體	WCB CF8 CF8M CF3 CF3M
	閘板	WCB CF8 CF8M CF3 CF3M
	閥桿	WCB CF8 CF8M CF3 CF3M
	密封面	不銹鋼、司太立合金、碳化鎢、PTFE
	填料	柔性石墨、PTFE

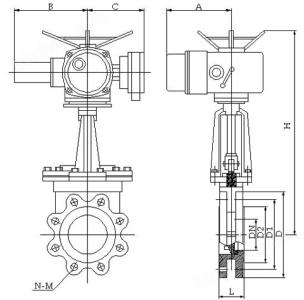

公稱壓力	DN	L	D1	D2	H	D0	A	B	C	N-MΦ	電裝型號
0.6MPa	50	43	90	110	600	125	215	318	197	4-M12	DZ10
	65	46	110	130	670	125	215	318	197	4-M12	DZ10
	80	46	125	150	680	125	215	318	197	4-M16	DZ10
	100	52	145	170	700	125	215	318	197	4-M16	DZ10
	125	56	175	200	720	125	215	318	197	8-M16	DZ10
	150	56	200	225	790	125	215	318	197	8-M16	DZ10
	200	60	255	280	850	125	215	363	197	8-M16	DZ15
	250	68	310	335	1100	125	215	363	197	12-M16	DZ20
	300	78	362	395	1180	125	215	363	197	12-M20	DZ20
	350	78	412	445	1280	125	215	363	197	12-M20	DZ30
	400	102	462	495	1460	125	215	363	197	16-M20	DZ45
	450	114	518	550	1600	235	240	437	277	16-M20	DZ45
	500	127	568	600	1800	235	240	437	277	16-M20	DZ45
	600	154	670	705	2100	235	240	437	277	20-M22	DZ60
	700	165	775	810	2300	260	274	526	283	24-M22	DZ90
	800	190	880	920	2500	260	274	526	283	24-M27	DZ120
	900	203	980	1020	2700	295	319	554	309	24-M27	DZ180
	1000	216	1080	1120	2900	295	319	554	309	28-M27	DZ250
	1200	254	1295	1340	3400	295	319	554	309	32-M30	DZ250
1.0MPa	50	43	160	125	600	125	215	318	197	4-M16	DZ10
	65	46	120	145	670	125	215	318	197	4-M16	DZ10
	80	46	135	160	680	125	215	318	197	4-M16	DZ10
	100	52	155	180	700	125	215	318	197	8-M16	DZ10
	125	56	185	210	720	125	215	318	197	8-M16	DZ10
	150	56	210	240	790	125	215	318	197	8-M20	DZ10
	200	60	265	295	850	125	215	363	197	8-M20	DZ15
	250	68	320	350	1100	125	215	363	197	12-M20	DZ20
	300	78	368	400	1180	125	215	363	197	12-M20	DZ20
	350	78	428	460	1280	125	215	363	197	16-M20	DZ30
	400	102	482	515	1460	235	240	437	277	16-M22	DZ45
	450	114	532	565	1600	235	240	437	277	20-M22	DZ45
	500	127	585	620	1800	235	240	437	277	20-M22	DZ60
	600	154	685	725	2100	260	274	526	283	20-M27	DZ90
	700	165	800	840	2300	260	274	526	283	24-M27	DZ120
	800	190	898	950	2500	295	319	554	309	24-M30	DZ180
	900	203	1005	1050	2700	295	319	554	309	28-M30	DZ180
	1000	216	1115	1160	2900	295	319	554	309	28-M30	DZ250
	1200	254	1325	1380	3400	295	319	554	309	32-M36	DZ250
